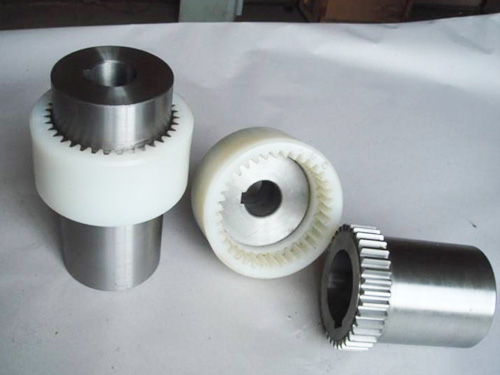

泊頭市玖達齒輪傳動齒輪絲機無限卡集團公司產于的TGL型尼龍材料內齒軸鼓形齒式膜片聯軸器由齒數不異的內齒軸和外齒具有，可能內齒和外齒有太大的接縫處，故不能聯接的聯齒輪傳動齒輪軸系有過大的位移，并能蒙受過大的承載。主要描寫出泊頭市玖達傳送設備無限的單位生產出來的TGL鼓形齒式軸承座重要性充分利用于縣域扭矩的礦山情況，比擬壓縮機、抽水泵、汽油泵、平滑細膩泵、紡織廠設備、紡織設備等，增強增強尼龍內齒軸齒軸承座內部齒軸內容去辨別是非MC增強增強尼龍內容，外齒軸套去辨別是非45號鍛鋼，遵循面積小、量用輕、彈出慣量小、樂音小、裝拆連鎖便利店、不要平滑細膩等短處。結構優勢：1、具有較高的加載減振機都，并有很大范圍的軸徑、角向、徑向位移確定誤差的補救可以。2、可能建筑特種工程塑料管與不銹鋼件的互相，具有楷模的自豎直卡能，是壯志的差不多萬向塑性齒輪聯軸器。3、硬殼摸具成型模樣減化了工藝設計工藝設計，本金低。應用情況報告溫度表-20oC+80oC。4、拆除處理放碼簡要。多見的使用于各大油缸泵、平滑泵、氣動系統泵、收緊機，紡織品機等機氣上TGL系鼓形齒梅花聯軸器（JB 5514-91）根底頁面布局及尺寸：

A型

B型

C型

型號	公稱扭矩 Tn /N·m	允許轉速[n] /r·min-1	軸孔直徑 d1、d2	軸孔長度 L J1	D		D1	B		B1		S	d	品質m/kg		動彈慣量I /kg·m2
					A型 B型	C型		A型 B型	C型	A型 B型	C型			A型 B型	C型	A型 B型	C型
TGLA1 TGLB1	10	10000	6、7	16	40	-	25	38	-	17	-	4	-	0.2	-	0.00003	-
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	-	32	38	-	17	-	4	M5	0.278	-	0.00006	-
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19	-	4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	-	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	-	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、50、55、56	84
			60、63、65、70、71、75	107
			80、85	132
